Sebelum osiloskop itu kita pakai untuk mengukur atau melihat sinyal hasil pengukuran pada layar, maka osiloskop perlu disetting terlebih dahulu agar tidak terjadi kesalahan fatal dalam pengukuran.
Pengkalibrasian Oskiloskop
Langkah pertama yang harus kita lakukan yaitu pengkalibrasian. Setelah anda mengkoneksikan osiloskop ke jaringan listrik PLN dan menyalakannya, maka yang harus anda amati pada layar monitor yang tampak di layar adalah harus garis lurus mendatar (jika tidak ada sinyal masukan).
Selanjutnya langkah kedua atur fokus, intensitas, kemiringan, x position, dan y position. Dengan mengatur posisi tersebut kita nantinya bisa mengamati hasil pengukuran dengan jelas dan akan memperoleh hasil pengukuran dengan teliti.
Langkah ketiga gunakan tegangan referensi yang terdapat di osiloskop maka kita bisa melakukan pengkalibrasian sederhana. Ada dua tegangan referensi yang bisa dijadikan acuan yaitu tegangan persegi 2 Vpp dan 0.2 Vpp dengan frekuensi 1 KHz.
 |

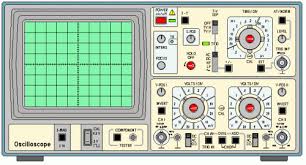

| Kalibrasi Oscilloscope |
Langkah keempat tempelkan probe pada terminal tegangan acuan maka pada layar monitor akan muncul tegangan persegi.
- Apabila yang dijadikan acuan adalah tegangan 2 Vpp maka pada posisi 1 volt/div (satu kotak vertikal mewakili tegangan 1 volt) harus terdapat nilai tegangan dari puncak ke puncak sebanyak dua kotak dan untuk time/div 1 ms/div (satu kotak horizontal mewakili waktu 1 ms) harus terdapat satu gelombanguntuk satu kotak.
- Apabila yang tampat pada layar belum tepat maka perlu diatur pada potensio tengah di knob Volt/div dan time/div. Atau pada potensio dengan label "var".
 |

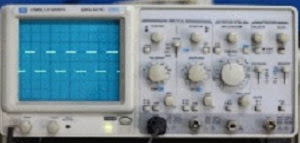

| Hasil Pengukuran Kalibrasi Oscilloscope |
